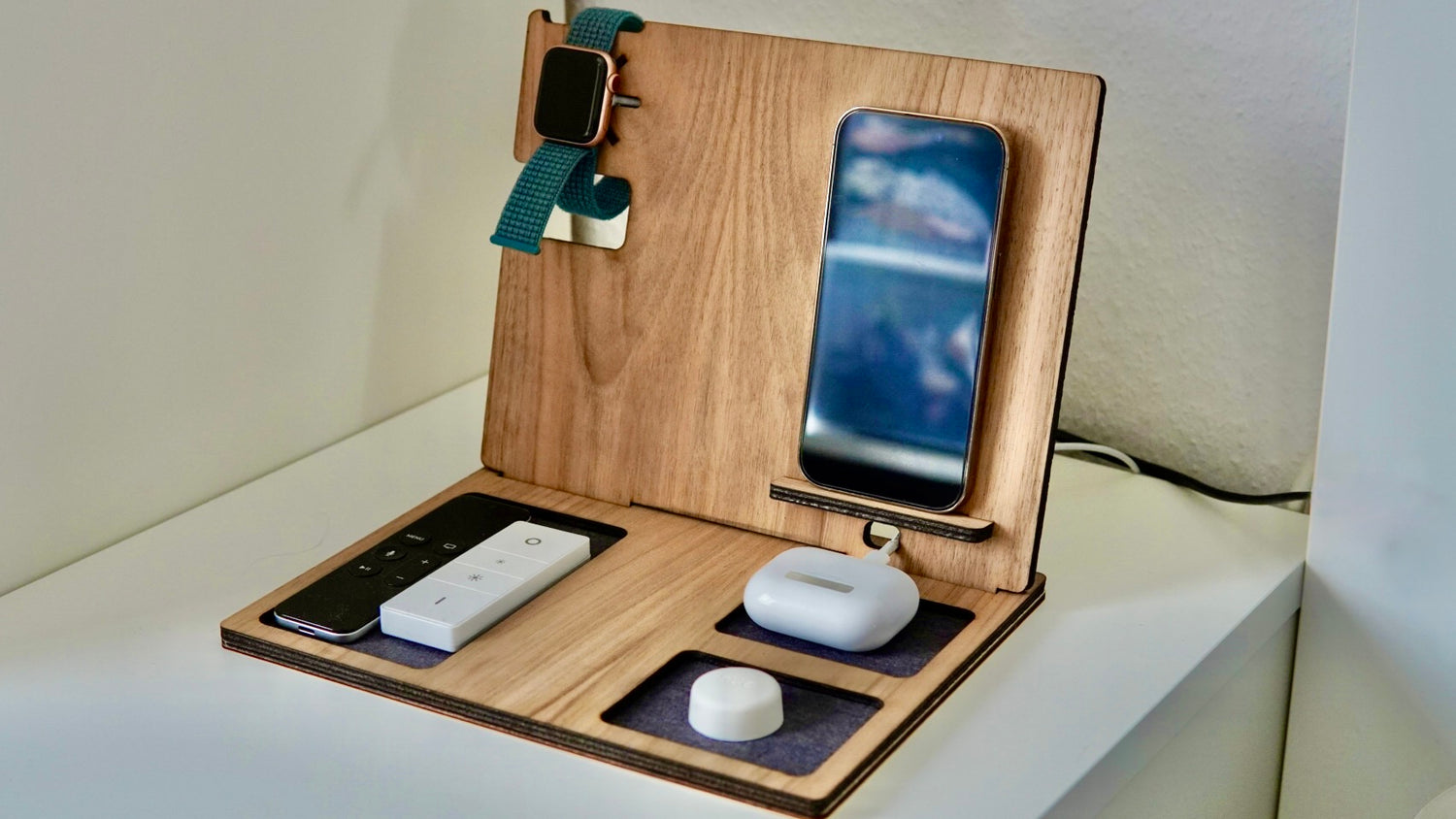

Kabelsalat auf deinem Schreibtisch oder deinem Nachttisch? Das hat jetzt ein Ende, denn in diesem Tutorial zeige ich dir, wie du dir mit deinem Mr Beam ganz leicht eine tolle individuelle Handyladestation selber bauen kannst.
Material für deine Handyladestation aus Holz
- Holz deiner Wahl in mindestens 4 mm dicke
- 3 mm Pappel- oder Birkensperrholz für die Grundplatte und die optionalen MagSafe Halterungen
- Holzleim
- Zwingen
- 1-2 mm dicker Filz
- die entsprechenden Ladekabel
Das war es schon und du wirst sehen, die meiste Arbeit hat bei diesem Tutorial dein Mr Beam Laser.
Mr Beam Sperrholz Buche, 4mm, 5er Pack A3, geeignet für [x]
Verkaufspreis
ab € 67,90 EUR
Mr Beam Sperrholz Birke, 3mm, 5er Pack A3
Verkaufspreis
€ 49,90 EUR
Mr Beam Probierpaket Acryl Filz, 3mm, A3, 15er Pack
Verkaufspreis
€ 35,90 EUR
Für deine Handyladestation aus Holz solltest du stabiles, festes Holz wählen.
Pappel- oder auch Birkensperrholz sind zu weich. Es könnte sich verbiegen aufgrund von Luftfeuchtigkeit und ist zu anfällig für Stöße. Ein festes und stabiles Holz gewährleistet Langlebigkeit und ist robuster.
Als Dicke empfehle ich mindestens 3-4 mm, noch besser sind 5-6 mm.
Die Datei zu diesem Tutorial findest du im Mr Beam Designstore. Sie ist ausgelegt für 6 mm starkes Holz, solltest du anderes verwenden, musst du lediglich die Aussparung für die Handyhalterung anpassen.
Erläuterungen zur Datei für deine Handyladestation aus Holz
Du kannst die Datei, für deine Handyladestation aus Holz, für jedes beliebige Handy verwenden und zusätzlich noch weitere Utensilien verstauen, wie zum Beispiel deine Smart Watch oben links, und in den Fächern der Bodenplatte deine Kopfhörer, eine Powerbank, dein Portemonnaie, oder kleine Fernbedienungen.
Für iPhone und Apple Watch Besitzer habe ich die Datei mit der Option erstellt, das jeweilige MagSafe Ladekabel zu befestigen.
Das kannst du natürlich auch weglassen, indem du die Elemente vor dem Laserjob im Arbeitsbereich löschst oder die entsprechende Farbe (dunkelgrau) einfach überspringst.
Aus diesem Grund gibt es auch zwei Handyhalterungen. Eine Halterung mit Aussparung für ein Kabel und eine ohne Aussparung, wenn man ein MagSafe Ladegerät verwendet.
Die Öffnung in der Rückwand unter der Handyhalterung ist nicht nur für das Ladekabel deines Handys, sondern auch für beispielsweise ein Ladekabel für Kopfhörer oder eine Powerbank. Die große freie Fläche der Rückwand kannst du für eine Gravur nutzen, um deine Handyladestation aus Holz noch zu personalisieren.
MagSafe Aussparung und Handyhalterung anpassen
Drehe dein Handy um und befestige das MagSafe Ladekabel daran. Jetzt misst du den Abstand vom unteren Ende der Scheibe bis zum unteren Ende deines Handys und passt diesen Abstand auch in der Datei an.
Solltest du ein anderes Handy verwenden, kannst du natürlich jede beliebige Höhe für die Handyhalterung nehmen.
Des Weiteren findest du in der Datei die Grundplatte, die Platte mit den Aussparungen für Powerbank, Ladekabel und Co. und die Schnittlinien für die entsprechenden Einleger aus Filz.
Nussbaumsperrholz in 5,5 mm ist ein Mammut Job, den der Mr Beam mit Bravour meistert
Meine Handyhalterung besteht aus Nussbaumsperrholz in 5,5 mm Dicke. Das ist nur mit dem x-Laserkopf möglich. Nussbaumsperrholz ist ein sehr hartes Holz. Selbst für den x-Kopf bedeutet das eine kleine Mammutaufgabe.
Also habe ich als Erstes meinen Mr Beam komplett gereinigt und auch den Vorfilter gewechselt. So waren die besten Voraussetzungen gegeben.
Trotzdem habe ich einige Tests machen müssen, bis ich überhaupt durch das Holz durchkam. Ein weiteres Problem war dann die verbrannte Rückseite.
Also musste ich weiter testen.
Erst als ich den standardmäßigen Fokus verringerte, damit die gebündelte Power nicht auf der Oberseite des Holzes ankam, sondern mehr in der Mitte des Holzes, kam ich auch mit mehr Geschwindigkeit, weniger Durchgängen und vor allem ohne verbrannte Rückseite das 5,5 mm dicke Nussbaumsperrholz durch.
Ich verwende für Tests immer ein kleines Herz, da habe ich eine Rundung, gerade Stücke und eine sehr enge Ecke.
Deine Handyladestation aus Holz lasern
Mit den richtigen Einstellungen kann es dann endlich losgehen. Starte deinen Mr Beam und das BeamOS. Lade die Datei in deinen Arbeitsbereich.
Die Elemente aus Nussbaumsperrholz für deine Handyladestation
Jetzt kannst du, wenn nötig, den Ausschnitt für die Handyhalterung (schwarz) an die Dicke deines Holzes anpassen.
Die roten Schnittlinien sind die Teile, die aus stabilem Holz gelasert werden sollten.
Um ein wenig Material zu sparen, kannst du die Handyhalterung direkt aus dem Stück Holz einer Aussparung lasern.
Meine Einstellungen für 5,5 mm Nussbaumsperrholz:
Fokus auf 6 mm verringert
Intensität: 100%
Geschwindigkeit: 270 mm/min
Durchgänge: 7
Und immer die Cutting Sti[x] verwenden, das verhindert unschöne Schmauchspuren.
Die weiteren Elemente deiner Handyladestation aus Holz
Die Grundplatte (grüne Schnittlinien) und die Halterungen für die MagSafe Ladegeräte laserst du aus 3 mm Pappel- oder Birkensperrholz. Für die Filzeinlagen empfehle ich 1 - 2 mm Filz. Im BeamOS sind lediglich die Lasereinstellungen für 3 mm Filz hinterlegt, hier verringert du einfach die Durchgänge.
Das Zusammenbauen deiner Handyladestation
Das ist jetzt der schnellste Teil dieses Tutorials, denn das Zusammenbauen deiner Handyladestation geht richtig schnell.
Als Erstes leimst du die Bodenplatten zusammen. Trage dazu Leim auf und fixiere beide Platten passgenau aufeinander mithilfe von Zwingen. Dann trägst du Holzleim auf die MagSafe Halterungen auf, richtest es aus und fixierst das ganze dann endgültig mit den jeweils vier Steckelementen und Zwingen.
Führe jeweils das MagSafe Kabel durch die Öffnung und stecke die Ladegeräte in die Aussparung. Dann legst du nur noch die Filzeinleger in das dafür vorgesehene Feld und steckst die Rückwand in die Bodenplatte.
Schon ist deine Handyladestation aus Holz fertig.
Ich wünsche dir viel Spaß beim Nachmachen und Ordnung im Kabelsalat.
Deine Rina
