Du möchtest mit deinem Mr Beam nicht nur gravieren, sondern auch präzise schneiden? Dann brauchst du die richtige Grundlage: eine saubere Schneiddatei.
Gerade am Anfang wirkt das Thema etwas kompliziert – aber keine Sorge! Mit ein paar grundlegenden Regeln ist es ganz einfach.
In diesem Tutorial zeige ich dir Schritt für Schritt, wie du eine perfekte Schneiddatei für den Mr Beam erstellst – damit dein Laser genau das macht, was du willst.
Warum ist eine gute Schneiddatei so wichtig?
Beim Laserschneiden arbeitet dein Mr Beam nicht wie ein Drucker mit Flächen, sondern folgt exakt den Linien deiner Datei.
Das bedeutet: Nur Linien werden geschnitten – alles andere wird graviert. Natürlich kannst du in der Mr Beam Software alle Schneidlinien auch auf Gravieren schieben, aber in diesem Blogpost soll es explizit darum gehen, wie du eine saubere Schneiddatei erstellst.
Wenn deine Datei also nicht sauber aufgebaut ist, kann es schnell zu Problemen kommen: unvollständige Schnitte, doppelte Linien oder unsaubere Ergebnisse.
Material für dein Laserdesign
- Mr Beam Lasercutter
- Designsoftware (z. B. Inkscape, Illustrator oder CorelDraw)
- Eine Vektordatei (SVG oder DXF)
- Optional: Bilddatei (PNG/JPG) zum Vektorisieren
air-filter-iii-deluxe
Design erstellen – Vektor statt Bild
Der wichtigste Unterschied beim Lasern: Es gibt zwei Arten von Dateien.
- Vektorgrafiken bestehen aus Linien und sind perfekt zum Schneiden
- Pixelgrafiken bestehen aus Bildpunkten und eignen sich nur zum Gravieren
Für Schneidprojekte brauchst du also immer eine Vektordatei.
Du kannst dein Design entweder selbst zeichnen oder ein Bild importieren und anschließend vektorisieren. Auch gekaufte Dateien, zum Beispiel von Etsy, solltest du vorher einmal im Grafikprogramm überprüfen, damit sie später auch wirklich sauber geschnitten werden können.
Farben sinnvoll nutzen
Ein sehr hilfreicher Trick bei der Dateivorbereitung ist die Arbeit mit Farben. Denn wenn Kontur und Fläche dieselbe Farbe haben, verliert man schnell den Überblick, was später geschnitten und was graviert werden soll.
Auch wenn es in diesem Beitrag um Schneiddateien geht, lohnt sich diese Arbeitsweise trotzdem: Lege deine Schneidkonturen zum Beispiel in Rot an und mögliche Gravurelemente in Schwarz. So bleibt dein Design übersichtlich – vor allem dann, wenn du später noch weitere Elemente ergänzt oder verschiedene Arbeitsschritte kombinierst.

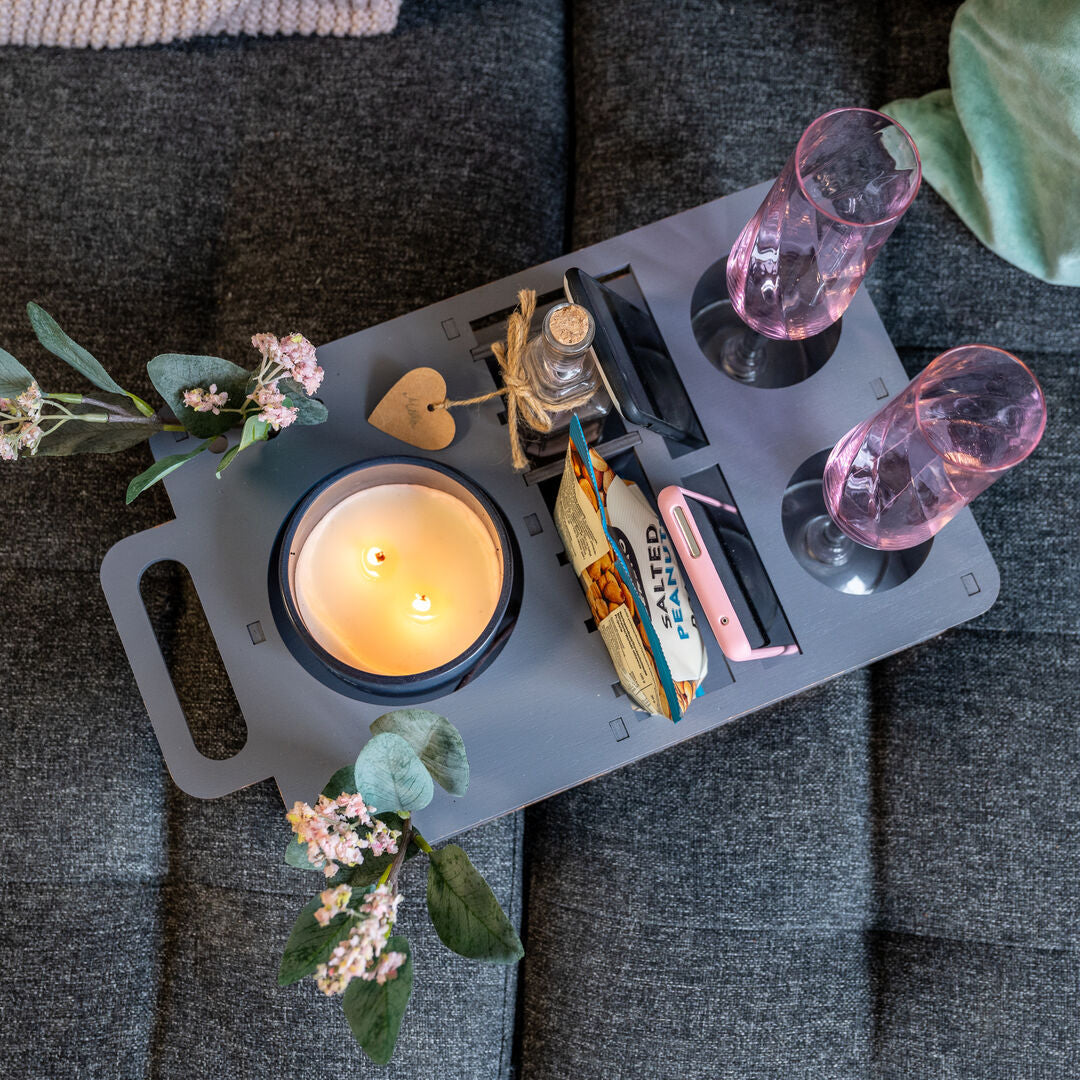

Das Praktische am BeamOS: Die Mr Beam Software erkennt unterschiedliche Farben in einer Datei automatisch. So kannst du einzelnen Farben später unterschiedliche Jobs und sogar eigene Parameter zuweisen oder etwas auslasen. Bei unserem Couchbar-Beispiel könnte man dankt der Farben einzelne Bereiche weglassen.
Tipp: Im BeamOS kannst du jederzeit die Datei aufteilen, nach Linienfarben und Formen!
Design vorbereiten – so wird deine Datei laserfähig
Bevor du deine Datei in den Mr Beam lädst, solltest du sie unbedingt überprüfen.
Der Laser folgt später exakt deinen Linien – daher müssen diese sauber angelegt sein.
- Alle Linien sollten verbunden sein
- Vermeide doppelte Linien
- Achte darauf, dass keine offenen Pfade vorhanden sind
- Überlappungen sollten entfernt werden
Wichtig: Jede Linie wird geschnitten – auch wenn sie doppelt vorhanden ist.
Die richtigen Einstellungen in deiner Designsoftware
Damit dein Mr Beam erkennt, was geschnitten werden soll, solltest du dein Design korrekt vorbereiten.
- Keine Füllung verwenden
- Kontur aktivieren
- Linienstärke einstellen
Für den Mr Beam ist dabei wichtig zu wissen: Die Linienstärke in deiner Vektordatei spielt für den Schnitt keine Rolle. Anders als bei vielen anderen Lasercuttern müssen die Linien also nicht haardünn angelegt sein, damit sie geschnitten werden. Entscheidend ist nur, dass überhaupt eine Kontur gesetzt ist.
Der Laser selbst schneidet später ohnehin immer mit seiner realen Strahlstärke – also unabhängig davon, wie dick die Linie in deiner Datei dargestellt wird.
Fläche vs. Kontur – der entscheidende Unterschied
Damit dein Design später wirklich geschnitten wird, ist vor allem eines wichtig: Elemente, die geschnitten werden sollen, brauchen eine gesetzte Kontur, aber keine gesetzte Fläche.
Der Laser folgt beim Schneiden nämlich den Vektorlinien. Eine Fläche dagegen wird von der Software als Gravur interpretiert.
Wenn du also in Illustrator, Inkscape oder einem anderen Vektorprogramm arbeitest, solltest du bei jedem Objekt prüfen, ob wirklich nur die Kontur aktiv ist. Genau das ist die Grundlage für eine saubere Schneiddatei.
Datei prüfen – der wichtigste Schritt
Ein einfacher Trick hilft dir, Fehler zu vermeiden:
Wechsle in deiner Software in den Umrissmodus.
Hier siehst du genau das, was der Laser später erkennt – nämlich nur die Linien.
Wenn dein Design hier sauber aussieht, bist du auf dem richtigen Weg.
Größe und Position richtig einstellen
Achte darauf, dein Design in der richtigen Größe anzulegen. Wenn du planst, dein Design aus einer A3-Platte auszuschneiden, empfiehlt es sich, die Datei auch direkt schon in A3 anzulegen.
Am besten arbeitest du also direkt in Millimetern und passt deine Arbeitsfläche an den Mr Beam an.
So vermeidest du spätere Überraschungen beim Schneiden.
Datei exportieren und ins BeamOS laden
Exportiere dein fertiges Design als SVG-Datei und lade es anschließend in das BeamOS.
Dort kannst du dein Design über die Kameravorschau exakt auf dem Material platzieren.
Wähle anschließend das passende Materialprofil und starte den Laser.
Wenn du mit Farben gearbeitet hast, kannst du die einzelnen farbigen Elemente im BeamOS außerdem noch einmal gezielt verschiedenen Jobs zuordnen. Das ist besonders praktisch, wenn du später doch noch Gravur- und Schneidelemente in einer Datei kombinieren möchtest.
Typische Anfängerfehler vermeiden
- Pixelgrafik statt Vektorgrafik verwenden
- Doppelte Linien im Design
- Offene oder nicht verbundene Pfade
- Zu viele kleine Details und Ankerpunkte
- Gesetzte Fläche statt gesetzter Kontur verwenden
Tipps für perfekte Schnittergebnisse
- Halte dein Design möglichst einfach
- Teste deine Einstellungen zuerst auf Restmaterial
- Reduziere unnötige Details
- Arbeite mit klaren, sauberen Linien
- Nutze Farben in der Datei für mehr Übersicht
- Prüfe jedes Objekt vor dem Export noch einmal auf Kontur und Fläche
Das Ergebnis: Saubere Schnitte mit deinem Mr Beam
Wenn deine Datei korrekt vorbereitet ist, schneidet dein Mr Beam präzise und zuverlässig.
Die Kanten werden sauber, das Material wird nicht unnötig belastet und dein Projekt sieht genau so aus, wie du es geplant hast.
Fazit: Die perfekte Schneiddatei ist kein Zufall
Eine gute Schneiddatei entsteht durch Vorbereitung und ein paar wichtige Grundregeln.
Wenn du mit Vektorgrafiken arbeitest, deine Linien sauber anlegst, Farben sinnvoll zur Orientierung nutzt und dein Design vor dem Export noch einmal auf Kontur und Fläche überprüfst, steht deinem nächsten Laserprojekt nichts mehr im Weg.
Ich wünsche dir viel Spaß beim Ausprobieren und erfolgreiche Projekte mit deinem Mr Beam!
Hier geht's übrigens zum Tutorial für die Couch-Bar!
